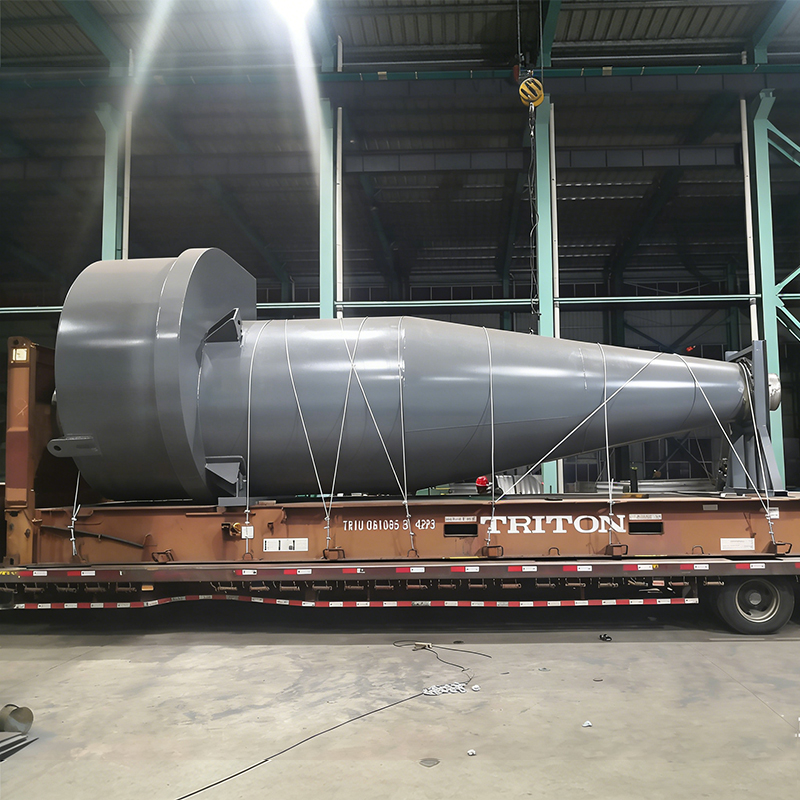

Cyclone Dust Collector adalah alat pengumpul debu mekanis yang memanfaatkan gaya sentrifugal untuk pemisahan gas-padatan. Ketika aliran udara yang mengandung debu memasuki perangkat secara tangensial dengan kecepatan 15-25 m/s, perangkat tersebut berputar, menyebabkan partikel debu dengan kepadatan lebih besar dari gas terlempar ke dinding di bawah gaya sentrifugal dan jatuh ke hopper bawah, sehingga memisahkan debu dari aliran udara. Dibandingkan dengan pengumpul debu baghouse dan pengumpul debu kartrid, yang mengandalkan media filter untuk intersepsi, Pengumpul Debu Siklon terutama dirancang untuk pra-perawatan debu dengan ukuran partikel lebih besar (biasanya menangkap partikel debu lebih besar dari 5μm) atau konsentrasi lebih tinggi. Strukturnya yang lebih sederhana menghilangkan kebutuhan akan penggantian media filter secara berkala, sehingga menghasilkan keuntungan yang signifikan dalam investasi awal dan biaya pengoperasian/pemeliharaan. Peralatan ini bekerja secara stabil ketika menangani debu bersuhu tinggi dan beban tinggi, dengan efisiensi penghilangan debu umumnya antara 80% dan 98% dan kehilangan resistansi sekitar 580 hingga 1960 Pascal. Ini biasanya digunakan dalam proses pra-penghilangan debu dan pemulihan material dengan konsentrasi tinggi di industri seperti bahan bangunan, bahan kimia, dan metalurgi. Pengumpul debu siklon tidak memiliki bagian yang bergerak dan dapat dibuat dari bahan seperti baja karbon atau baja tahan karat, sehingga tahan lama dan cocok untuk berbagai kondisi pengoperasian. Namun, karena efisiensinya yang terbatas dalam menangkap debu halus, alat ini sering digunakan secara seri dengan pengumpul debu efisiensi tinggi lainnya untuk meningkatkan efek pemurnian secara keseluruhan.
Genangan air di bawah casing boiler industri jarang hanya merupakan masalah pipa ledeng. Pada boiler panas limbah gas buang oven kokas 60 t/jam, air yang muncul di sepanjang lapisan selubung biasanya menunjukkan salah satu dari tiga hal: pengelasan tabung-ke-lembar tabung yang gagal, tabung ec...
Read MoreKatup Pengaman Boiler Bocor: Jawaban Singkat Sebelum Detailnya Jika katup pelepas pengaman ketel uap bocor, perlakukan hal tersebut sebagai cacat pada batas tekanan, bukan sebagai gangguan rumah tangga. Katup adalah penghalang mekanis terakhir yang berdiri di antara drum bertekanan dan k...
Read MoreMengapa Boiler PRV Bocor: Kesimpulan Pertama Pada pukul tiga pagi, genangan air hangat menyebar ke seluruh lantai di bawah ketel uap yang berfungsi sempurna sehari sebelumnya. Reaksi alaminya adalah berasumsi bahwa katup telah rusak dan memerintahkan penggantian. Reaksi itu biasanya sala...
Read MorePengumpul Debu Topan (disebut juga pengumpul siklon atau pengumpul debu siklon industri ) adalah perangkat pemisahan mekanis yang banyak digunakan untuk menghilangkan partikel dari aliran gas menggunakan gaya sentrifugal. Berbeda dengan sistem berbasis filter, a Pengumpul Debu Topan Cina tidak memiliki komponen bergerak atau kantong filter, sehingga sangat andal untuk aplikasi debu bersuhu tinggi dan abrasif. Jiangsu Shineng Peralatan Kimia Co, Ltd. — Sebagai produsen unit pemulihan gas buang dan perusahaan sistem pemulihan panas limbah Tiongkok, Jiangsu Shineng Kimia Equipment Co., Ltd, didirikan pada tahun 2005, perusahaan ini mengkhususkan diri dalam penelitian dan pengembangan serta pembuatan sistem pemulihan panas limbah gas buang dan peralatan kimia, yang memiliki kemampuan internal yang komprehensif mulai dari pengembangan pipa panas dan pematrian berbasis nikel hingga fabrikasi bejana tekan. Produk kami banyak digunakan dalam industri kimia batubara, metalurgi, pembangkit listrik, dan amonia sintetik, dan telah diekspor ke pasar luar negeri. Keunggulan teknik yang sama juga diterapkan pada kami Cina Pengumpul Debu Mekanis solusi untuk pra-filtrasi dan pengurangan beban debu.
Biasanya, sebuah ekstraktor debu siklon mencapai efisiensi pengumpulan 85% hingga 95% untuk partikel yang lebih besar dari 10 mikron, dan hingga 98% untuk partikel >30 mikron. Ini berfungsi sebagai a wakil siklon debu di banyak pabrik, melindungi baghouse atau scrubber hilir. Sektor semen dan metalurgi global saja menggunakan lebih dari 300.000 unit siklon, memulihkan jutaan ton debu berharga setiap tahunnya (tinjauan teknis EPA 2024).
A pengumpul debu siklon industri mengubah kecepatan gas masuk menjadi pusaran spiral berkecepatan tinggi. Gas masuk secara tangensial di bagian atas (kecepatan masuk biasanya 15-25 m/s), menciptakan pusaran ganda: heliks luar yang mengarah ke bawah memaksa debu menuju ke dinding, sedangkan heliks dalam yang mengarah ke atas mengeluarkan gas bersih. Percepatan sentrifugal berkisar antara 500 hingga 2000G , menyebabkan partikel membentur dinding kerucut dan meluncur ke dalam wadah debu.
Untuk desain Stairmand standar dengan efisiensi tinggi, diameter potongan (d50) – ukuran partikel yang dikumpulkan pada efisiensi 50% – adalah sekitar 4-6 mikron pada penurunan tekanan 1,0-1,5 kPa. Dengan mengoptimalkan dimensi saluran masuk dan panjang kerucut, Pemasok Pengumpul Debu Topan Jiangsu Shineng memproduksi unit khusus yang mengurangi emisi partikulat hingga di bawah 50 mg/Nm³ untuk pra-pembersihan bahan kimia batubara. Data dari instalasi metalurgi tahun 2025 menunjukkan penghapusan 92% butiran halus bijih besi (kisaran ukuran 8-50 mikron) sebelum limbah panas boiler.
Tabel di bawah ini merangkum efisiensi pecahan khas dari a pengumpul debu siklon terbaik sesuai standar ASME PTC 31. Untuk partikel di bawah 5 mikron, a pengumpul siklon dapat berfungsi sebagai pembersih awal; namun, memasangkan dengan baghouse mencapai efisiensi keseluruhan >99,9%.
| Ukuran Partikel (µm) | Efisiensi (%) | Aplikasi Khas |
|---|---|---|
| 1-5 | 30-55 | Fly ash halus, koleksi sekunder |
| 5-10 | 60-80 | Debu semen, serpihan kayu |
| 10-30 | 85-94 | Debu metalurgi, butiran halus batubara |
| >30 | 95-98 | Pasir, gerinda swarf |
Analisis batang horizontal: Bagan di atas menggambarkan ketergantungan yang kuat dari pengumpul debu siklon efisiensi pada diameter partikel. Untuk debu 5 mikron (khas asap metalurgi halus), efisiensinya hanya 42%, itulah sebabnya a Cina Pengumpul Debu Mekanis sendiri mungkin perlu dipoles dengan baghouse. Pada 10 mikron, efisiensi meningkat hingga 70%, melewati batas tipikal untuk pra-pemisahan. Mencapai 20 mikron, itu wakil siklon debu menangkap 88% material, mengurangi beban hilir secara signifikan. Pada ukuran 50 mikron (misalnya abu kasar atau pasir), ekstraktor siklon mencapai 97% menjadikannya solusi mandiri. Nilai-nilai ini berasal dari uji distribusi ukuran partikel yang dilakukan di pabrik kimia batubara di Shanxi (2025). Untuk hasil yang optimal, a pengumpul debu siklon terbaik dari Jiangsu Shineng dirancang khusus berdasarkan PSD debu tertentu.
Sebuah rekayasa yang baik pengumpul debu siklon industri menyeimbangkan efisiensi pengumpulan dan konsumsi energi. Bagan garis berikut menunjukkan evolusi penurunan tekanan secara tipikal pengumpul siklon tubuh ketika kecepatan gas meningkat. Data skala laboratorium divalidasi dengan simulasi CFD (Journal of Aerosol Science, 2024).
Interpretasi grafik garis: Untuk a Pengumpul Debu Topan Cina , peningkatan kecepatan masuk dari 10 m/s menjadi 25 m/s akan meningkatkan penurunan tekanan dari 400 Pa menjadi 1650 Pa – mengikuti hubungan kuadrat (ΔP ∝ v²). Zona operasi optimal untuk a ekstraktor debu siklon biasanya antara 16 dan 20 m/s, mencapai efisiensi penghilangan di atas 88% untuk debu 10 mikron dengan penalti energi sedang (800-1200 Pa). Di bawah 12 m/s, terjadi masuknya kembali debu, sedangkan di atas 22 m/s erosi kerucut semakin cepat dan biaya listrik meningkat tajam. milik Jiangsu Shineng pengumpul debu siklon industri desainnya menggunakan lapisan tahan aus untuk tugas metalurgi kecepatan tinggi. Untuk aliran gas 50.000 m³/jam, memilih 18 m/s daripada 24 m/s akan mengurangi konsumsi daya kipas sebesar 38% sambil mempertahankan 90% kumpulan partikel sedang.
Pemasok Pengumpul Debu Topan Jiangsu Shineng melayani berbagai sektor. Bagan kolom di bawah ini membandingkan konsentrasi debu masuk dengan konsentrasi keluar untuk empat industri besar dengan menggunakan ukuran yang tepat Cina Pengumpul Debu Mekanis sebagai pra-filter.
Wawasan bagan kolom: Bagan ini membandingkan beban debu gas mentah dengan gas bersih setelah efisiensi tinggi wakil siklon debu . Dalam pembuatan baja (EAF off-gas), konsentrasi debu masuk bisa mencapai 50 g/Nm³; dirancang dengan benar pengumpul debu siklon industri menguranginya menjadi ~5,8 g/Nm³, mewakili 88,4% penghilangan massal . Untuk tanur semen, pengurangannya adalah dari 35 menjadi 4,5 g/Nm³ (efisien 87%). Pembangkit listrik yang menggunakan batubara bubuk mengalami penurunan sebesar 18 g/Nm³ menjadi 2,1 g/Nm³ (efisiensi 88,3%). Kinerja seperti itu membuktikan alasannya pengumpul debu siklon terbaik tetap diperlukan untuk pra-perawatan. Dengan menurunkan beban debu, filter bag hilir memperpanjang masa pakainya hingga 300% (data lapangan dari instalasi Jiangsu Shineng di Henan, 2025).
Bagan radar di bawah mengevaluasi empat kriteria utama: toleransi suhu, biaya pemeliharaan, efisiensi pengumpulan debu halus (2-5 µm), dan biaya modal. Cyclone (biru) unggul dalam suhu tinggi & perawatan rendah.
Interpretasi grafik radar: Radar membandingkan a Pengumpul Debu Topan Cina (poligon biru) terhadap baghouse khas (putus-putus merah). Itu pengumpul siklon mendapat skor maksimum (10/10) pada toleransi suhu tinggi (hingga 450°C tanpa masalah), dan 9/10 pada pemeliharaan rendah karena tidak diperlukan kantung filter atau pancaran pulsa. Biaya modal jauh lebih rendah (8/10). Untuk efisiensi debu halus (2-5 µm), siklon hanya mencapai 3/10 sedangkan baghouse mencapai 9/10. Namun, sebagai Cina Pengumpul Debu Mekanis digunakan bersama dengan baghouse, ini mengurangi beban pada filter halus yang mahal, sehingga mengoptimalkan biaya pengoperasian pabrik secara keseluruhan. Dalam sistem limbah panas metalurgi, a ekstraktor debu siklon dari Jiangsu Shineng melindungi boiler panas limbah hilir dari abu abrasif. Studi kasus: pabrik peleburan tembaga di Yunnan dipasang di pabrik kami pengumpul debu siklon industri dan mengurangi pemeliharaan baghouse tahunan sebesar 43%.
Oleh karena itu, pilihlah yang tepat Pemasok Pengumpul Debu Topan memastikan geometri optimal (tinggi saluran masuk, diameter pencari pusaran) untuk PSD Anda. Jiangsu Shineng menggabungkan simulasi CFD dengan lapisan tahan aus yang dipatenkan untuk menghasilkan hasil pengumpul debu siklon terbaik sistem untuk lingkungan yang keras.
Sebagai seorang yang berpengalaman Pemasok Pengumpul Debu Topan , Jiangsu Shineng menyediakan dokumentasi teknis lengkap termasuk kurva efisiensi, prediksi penurunan tekanan, dan model 3D. Untuk setiap Cina Pengumpul Debu Mekanis penyelidikan, kami melakukan analisis ukuran partikel untuk menjamin kinerja pemisahan memenuhi standar lingkungan setempat (biasanya outlet 50 mg/Nm³ untuk pra-dedusting).
Kecepatan masuk optimal untuk a ekstraktor debu siklon adalah 16-20 m/s. Di bawah 12 m/s, masuknya kembali partikel mengurangi efisiensi; di atas 22 m/s, erosi dan penurunan tekanan meningkat drastis. Jiangsu Shineng merancang setiap unit untuk kecepatan tertentu berdasarkan abrasivitas debu.
Standar Pengumpul Debu Topan Cina kurang efektif untuk debu higroskopis atau lengket akibat penumpukan dinding. Namun, menambahkan lapisan atau menggunakan “siklon kering” dengan isolasi termal mencegah kondensasi. Untuk kelembapan tinggi (>15% RH), kami merekomendasikan pemanas awal atau desain alternatif.
“Deputi siklon debu” biasanya mengacu pada siklon plastik bening kecil dengan efisiensi tinggi untuk penyedot debu bengkel. Rekan industri dari Pengumpul Debu Topan Supplier Jiangsu Shineng menskalakan prinsip sentrifugal yang sama untuk aliran masif dengan sudut kerucut yang lebih tebal (12-15°). Keduanya tidak menggunakan bagian yang bergerak tetapi versi industri menggunakan baja berat dan mencapai 95% untuk partikel >15 µm.
Untuk any further inquiry about pengumpul debu siklon terbaik integrasi dengan pemulihan panas limbah atau proses kimia, hubungi Jiangsu Shineng Chemical Equipment Co., Ltd. – mitra terpercaya Anda sejak 2005.
