Shell and Tube Heat Exchanger adalah penukar panas industri yang khas dan universal. Struktur intinya terdiri dari cangkang besar (sisi cangkang) yang menampung bundel tabung dan banyak pipa (sisi tabung) yang tertutup di dalam cangkang. Dua fluida dengan suhu berbeda masing-masing mengalir di sisi cangkang dan sisi tabung, menukar panas secara efisien melalui dinding tabung logam untuk mencapai tujuan pemanasan, pendinginan, atau kondensasi.
Peralatan Evaporator Dan Penukar Panas
Sintering Boiler Panas Limbah pada Saluran Gas Buang Utama
Boiler Panas Limbah Pendingin Melingkar Sinter
Boiler Panas Limbah Gas Buang Oven Coke
Ketel Panas Limbah Tungku Perapian Putar
Unit Pemulihan Panas Limbah untuk Gas Buang Suhu Tinggi dari Gasifier yang Ditiup Oksigen
Genangan air di bawah casing boiler industri jarang hanya merupakan masalah pipa ledeng. Pada boiler panas limbah gas buang oven kokas 60 t/jam, air yang muncul di sepanjang lapisan selubung biasanya menunjukkan salah satu dari tiga hal: pengelasan tabung-ke-lembar tabung yang gagal, tabung ec...
Read MoreKatup Pengaman Boiler Bocor: Jawaban Singkat Sebelum Detailnya Jika katup pelepas pengaman ketel uap bocor, perlakukan hal tersebut sebagai cacat pada batas tekanan, bukan sebagai gangguan rumah tangga. Katup adalah penghalang mekanis terakhir yang berdiri di antara drum bertekanan dan k...
Read MoreMengapa Boiler PRV Bocor: Kesimpulan Pertama Pada pukul tiga pagi, genangan air hangat menyebar ke seluruh lantai di bawah ketel uap yang berfungsi sempurna sehari sebelumnya. Reaksi alaminya adalah berasumsi bahwa katup telah rusak dan memerintahkan penggantian. Reaksi itu biasanya sala...
Read MoreApa itu a Penukar Panas Shell dan Tabung dan Bagaimana Cara Kerjanya? A penukar panas shell dan tube adalah perangkat termal yang banyak digunakan yang terdiri dari bejana tekan silinder (cangkang) yang berisi seikat tabung. Fluida yang satu mengalir di dalam tabung (sisi tabung), sedangkan fluida yang lain mengalir mengelilingi tabung di dalam cangkang (sisi cangkang). Perpindahan panas melintasi dinding tabung, memungkinkan pemanasan, pendinginan, atau kondensasi yang efisien. Sebagai orang yang terpercaya Pemasok Penukar Panas Industri , Jiangsu Shineng Peralatan Kimia Co, Ltd. menyediakan desain berkinerja tinggi. Sebagai produsen unit pemulihan gas buang Tiongkok dan perusahaan sistem pemulihan panas limbah, Jiangsu Shineng Chemical Equipment Co., Ltd, didirikan pada tahun 2005, perusahaan ini mengkhususkan diri dalam penelitian dan pengembangan serta pembuatan sistem pemulihan panas limbah gas buang dan peralatan kimia, yang memiliki kemampuan in-house yang komprehensif mulai dari pengembangan pipa panas dan pematrian berbasis nikel hingga fabrikasi bejana tekan. Produk kami banyak digunakan dalam industri kimia batubara, metalurgi, pembangkit listrik, dan amonia sintetik, dan telah diekspor ke pasar luar negeri. Kami Cina Penukar Panas Tabung solusi menggabungkan konstruksi kokoh dengan desain termal yang disesuaikan.
Biasanya, sebuah produsen penukar panas shell & tube desain menawarkan koefisien perpindahan panas keseluruhan mulai dari 150 hingga 1200 W/m²·K tergantung pada sifat fluida dan pengaturan aliran. Lebih dari 65% bea pertukaran panas industri secara global (pengilangan, petrokimia, listrik) bergantung pada teknologi ini (standar TEMA, 2024).
Itu penukar panas tipe shell beroperasi berdasarkan konduksi dan konveksi yang digerakkan oleh gradien suhu. Fluida panas (baik sisi cangkang atau sisi tabung) melepaskan energi panas, yang melintasi ketebalan dinding tabung (biasanya 1,2–3,5 mm), dan diserap oleh fluida dingin. Penyekat di dalam cangkang mengarahkan cairan sisi cangkang melintasi bundel tabung beberapa kali, meningkatkan turbulensi dan koefisien perpindahan panas sebesar 40-60% dibandingkan dengan desain straight-through. Lembaran tabung tetap penukar panas lembaran tabung biasanya digunakan untuk layanan bersih non-korosif, sedangkan desain kepala mengambang atau tabung-U mengakomodasi ekspansi termal. Untuk aplikasi pendingin oli pada umumnya (sisi tabung: oli 85°C; sisi cangkang: air pendingin 30°C), dirancang dengan baik Cina Penukar Panas Shell dan Tabung mencapai faktor koreksi perbedaan suhu rata-rata log (LMTD) di atas 0,85, dan suhu oli keluar diturunkan hingga 42°C dengan laju aliran air 1,5 kali laju oli.
A produsen penukar panas tabung seperti Jiangsu Shineng mengoptimalkan jarak penyekat (0,2 hingga 0,5 ID cangkang) dan jarak tabung (1,25–1,5 × OD tabung) untuk menyeimbangkan perpindahan panas dan penurunan tekanan. Data industri (dari Asosiasi Produsen Penukar Tubular) menunjukkan bahwa untuk pengaturan 2-pass shell dan 4-pass tube, efektivitas keseluruhan dapat mencapai 75-85% untuk bea cair-cair.
Itu following table lists key design parameters used by penukar panas shell dan tube supplier Jiangsu Shineng untuk aplikasi kimia dan listrik. Nilai-nilai ini mengikuti pedoman TEMA dan ASME Bagian VIII.
| Parameter | Kisaran Khas | Satuan |
|---|---|---|
| Diameter Cangkang | 150 – 2500 | mm |
| Panjang Tabung | 1.5 – 9.0 | m |
| Tabung OD (umum) | 15.9, 19.05, 25.4 | mm |
| Tekanan Desain Maks | 0,5 – 10,0 | MPa |
| Suhu Desain | -30 hingga 550 | °C |
Analisis diagram batang horizontal: Itu chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed penukar panas shell dan tube . Untuk tugas air-ke-air, U biasanya berkisar 850-1200 W/m²·K, sehingga membuat penukar tersebut kompak. Uap yang terkondensasi terhadap air menghasilkan U yang sangat tinggi (1000-1500) karena peningkatan perubahan fasa. Aplikasi cair-ke-cair seperti pendinginan oli (minyak-air) menunjukkan U sedang sebesar 150-400; oleh karena itu diperlukan lebih banyak luas permukaan. Jasa gas mencapai U terendah (30-100), menuntut unit yang lebih besar. Sebagai seorang profesional Pemasok Penukar Panas Industri , Jiangsu Shineng mengoptimalkan desain penyekat dan lintasan sisi tabung untuk mendorong nilai U ke arah yang lebih tinggi untuk setiap kategori. Untuk pabrik petrokimia yang memproses 80.000 kg/jam minyak mentah, peningkatan U dari 250 menjadi 320 W/m²·K mengurangi area yang dibutuhkan sebesar 22%, sehingga menghemat biaya material dan jejak kaki.
A produsen penukar panas tabung biasanya merekomendasikan pengaturan aliran balik karena memberikan perbedaan suhu yang lebih seragam. Bagan garis di bawah menunjukkan suhu vs. panjang untuk aliran balik yang khas produsen penukar panas shell & tube desain (fluida panas: 180°C hingga 85°C, fluida dingin: 30°C hingga 120°C).
Interpretasi grafik garis: Dalam arus balik penukar panas tipe shell , fluida panas masuk pada suhu 180°C dan keluar pada suhu 85°C sedangkan fluida dingin menghangat dari 30°C menjadi 120°C. Kurva suhu mempertahankan gaya penggerak ΔT yang hampir konstan sepanjang panjangnya, menghasilkan perbedaan suhu rata-rata log (LMTD) sekitar 46°C. Untuk aliran paralel, LMTD hanya akan bersuhu 31°C, sehingga memerlukan area perpindahan panas 48% lebih luas untuk tugas yang sama. Itu sebabnya penukar panas shell dan tube supplier Jiangsu Shineng selalu merekomendasikan aliran balik kecuali jika kekhawatiran pembekuan menentukan sebaliknya. Dalam sistem pemulihan panas 4 MW untuk pabrik amonia sintetik, penggunaan aliran balik vs. aliran paralel mengurangi panjang bundel tabung dari 5,2 m menjadi 3,7 m, yang secara langsung menurunkan investasi modal dan penurunan tekanan sebesar 18%.
Cina Penukar Panas Shell dan Tabung unit memainkan peran penting di seluruh industri. Bagan kolom menunjukkan rentang tugas panas yang umum untuk pasokan kami penukar panas lembaran tabung di berbagai sektor (data berdasarkan tinjauan proyek tahun 2025).
Wawasan bagan kolom: Itu bar heights illustrate typical thermal duties handled by one penukar panas shell dan tube di industri-industri utama. Unit pembangkit listrik seringkali memerlukan kapasitas besar (7,8 MW per penukar) karena tingginya kebutuhan pemanas air umpan. Pabrik metalurgi (baja, non-besi) melaporkan tugas rata-rata sebesar 5,5 MW untuk pemulihan panas gas buang sebelum memasuki baghouse. Cracker petrokimia beroperasi dengan bea masuk sekitar 4,2 MW per exchanger, sedangkan bahan kimia batubara (metanol atau amonia sintetik) umumnya memerlukan unit 3,0 MW. Jiangsu Shineng sebagai pemeran utama Pemasok Penukar Panas Industri telah mengirimkan lebih dari 380 shell and tube exchanger ke sektor-sektor ini. Untuk proyek tahun 2024 di Mongolia Dalam, penukar panas limbah shell-and-tube memulihkan 4,8 MW, sehingga mengurangi konsumsi uap sebesar 12.000 ton per tahun, sehingga secara langsung meningkatkan jejak karbon pembangkit tersebut.
Dibandingkan dengan penukar pelat atau berpendingin udara, penukar panas tipe shell menawarkan keuntungan dalam layanan tekanan tinggi dan pengotoran. Bagan radar memberi peringkat pada empat atribut untuk tipikal penukar panas shell dan tube manufacturers desain.
Penilaian grafik radar: Itu blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Cina Penukar Panas Tabung aplikasi, pabrik kimia metalurgi dan batubara memilih penukar panas shell dan tube supplier Jiangsu Shineng karena konstruksi baja karbon atau baja tahan karat yang kuat. Selama siklus hidup 20 tahun, unit shell dan tube yang dirawat dengan baik biasanya hanya memerlukan dua penggantian tabung, sedangkan unit pelat mungkin memerlukan lima perbaikan gasket. Hal ini menjadikan shell and tube pilihan utama untuk aliran air kotor dan bersuhu tinggi.
Jiangsu Shineng Peralatan Kimia Co, Ltd. menggabungkan lebih dari 300 referensi penukar panas shell dan tube di seluruh dunia. Kami Cina Penukar Panas Shell dan Tabung produk digunakan dalam pemulihan panas limbah amonia sintetik, pendinginan tungku metalurgi, dan pendingin oli pelumas pembangkit listrik. Kami juga menyediakan layanan retrofit dan retubing untuk cangkang yang sudah ada, sehingga memperpanjang masa pakai lebih dari 15 tahun.

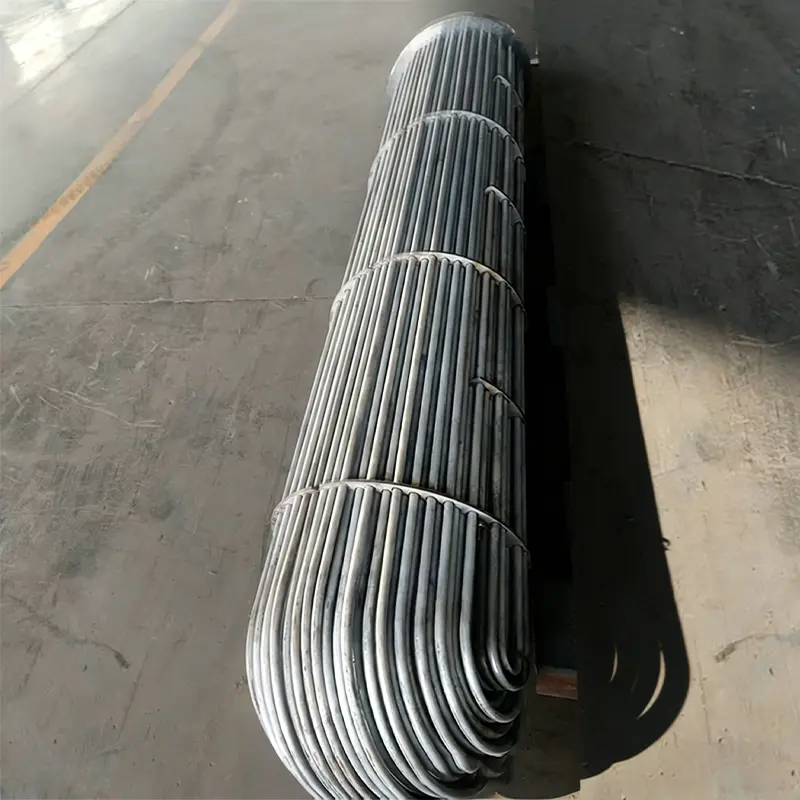

Dalam tubesheet tetap produsen penukar panas tabung desainnya, kedua lembaran tabung dilas ke cangkang, membatasi ekspansi termal. Bundel tabung-U memungkinkan ekspansi bebas dan pembersihan lebih mudah, namun daerah tikungan membatasi pembersihan. Jiangsu Shineng merekomendasikan tabung-U untuk perbedaan suhu yang besar (>100°C).
Terpantau dengan baik penukar panas tipe shell menunjukkan peningkatan penurunan tekanan dan penurunan suhu keluar fluida dingin. Jika keseluruhan U turun 30% dari nilai desain, disarankan untuk melakukan pembersihan. Pembersihan mekanis (penyikatan tabung) atau sirkulasi kimia dilakukan berdasarkan jenis endapan.
Ya, namun koefisien perpindahan panas sisi gas rendah (30–100 W/m²·K). Permukaan yang diperluas (sirip pada tabung) sering digunakan. Sebagai Pemasok Penukar Panas Industri , Jiangsu Shineng menyediakan penukar panas tabung bersirip untuk pemulihan panas gas buang di bagian hulu boiler panas limbah, sehingga mencapai efisiensi hingga 72%.
