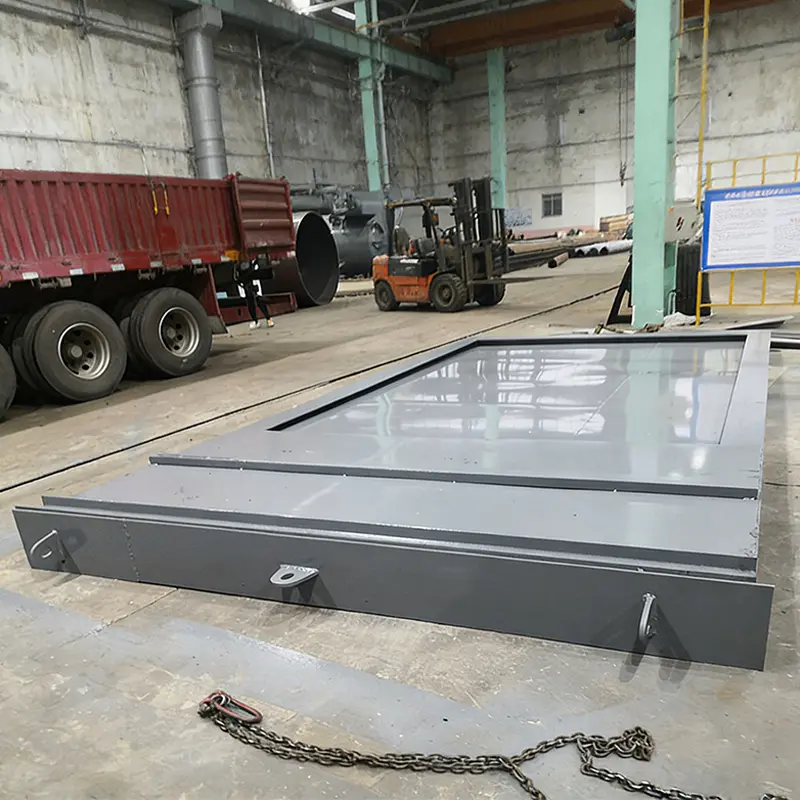

Katup Gerbang Kerja Cepat Tiga Interlinked untuk Buang Oven Coke dirancang khusus untuk pengoperasian sistem gas buang oven kokas yang aman dan efisien. Dengan respons tingkat milidetik dan kontrol linkage berlapis-lapis, teknologi ini mengatasi permasalahan industri berupa pembukaan dan penutupan katup yang lambat serta kerentanan terhadap kesalahan pengoperasian, sehingga memastikan proses produksi kokas yang stabil dan terkendali.
Genangan air di bawah casing boiler industri jarang hanya merupakan masalah pipa ledeng. Pada boiler panas limbah gas buang oven kokas 60 t/jam, air yang muncul di sepanjang lapisan selubung biasanya menunjukkan salah satu dari tiga hal: pengelasan tabung-ke-lembar tabung yang gagal, tabung ec...
Read MoreKatup Pengaman Boiler Bocor: Jawaban Singkat Sebelum Detailnya Jika katup pelepas pengaman ketel uap bocor, perlakukan hal tersebut sebagai cacat pada batas tekanan, bukan sebagai gangguan rumah tangga. Katup adalah penghalang mekanis terakhir yang berdiri di antara drum bertekanan dan k...
Read MoreMengapa Boiler PRV Bocor: Kesimpulan Pertama Pada pukul tiga pagi, genangan air hangat menyebar ke seluruh lantai di bawah ketel uap yang berfungsi sempurna sehari sebelumnya. Reaksi alaminya adalah berasumsi bahwa katup telah rusak dan memerintahkan penggantian. Reaksi itu biasanya sala...
Read MoreApa Itu Katup Gerbang Bertindak Cepat dan Bagaimana Cara Kerjanya? A katup gerbang kerja cepat adalah perangkat keselamatan industri dan kontrol proses yang dirancang untuk membuka atau menutup saluran aliran dalam milidetik. Tidak seperti katup gerbang stdanar yang memerlukan banyak putaran, katup ini katup gerbang cepat menggunakan aktuator pneumatik, hidrolik, atau listrik yang dikombinasikan dengan mekanisme hubungan eksentrik untuk mencapai perjalanan penuh dalam waktu kurang dari satu detik. Konfigurasi paling canggih adalah katup gerbang rangkap tiga yang saling terkait , yang mengintegrasikan hubungan mekanis, interlock listrik, dan umpan balik PLC untuk pengoperasian yang aman dari kegagalan. Untuk aplikasi cerobong oven kokas, Katup gerbang kerja cepat Cina dari Jiangsu Shineng Peralatan Kimia Co, Ltd. memberikan waktu buka dan tutup secara ketat 1 detik , jauh melebihi respon katup konvensional yaitu 3-5 detik. Sebagai produsen unit pemulihan gas buang Tiongkok dan perusahaan sistem pemulihan panas limbah, Jiangsu Shineng Kimia Equipment Co., Ltd, didirikan pada tahun 2005, perusahaan ini mengkhususkan diri dalam penelitian dan pengembangan serta pembuatan sistem pemulihan panas limbah gas buang dan peralatan kimia, yang memiliki kemampuan in-house yang komprehensif mulai dari pengembangan pipa panas dan pematrian berbasis nikel hingga fabrikasi bejana tekan. Produk kami banyak digunakan dalam industri kimia batubara, metalurgi, pembangkit listrik, dan amonia sintetik, dan telah diekspor ke pasar luar negeri. Sebagai seorang yang berdedikasi produsen katup gerbang bertindak cepat , Jiangsu Shineng telah mengembangkan katup gerbang kerja cepat rangkap tiga yang saling terkait untuk cerobong oven kokas khusus untuk suhu tinggi (800-1200°C) dan lingkungan metalurgi yang keras.
Industri oven kokas global melaporkan bahwa kegagalan tanggap darurat menyebabkan 32% penutupan yang tidak direncanakan. Tingkat milidetik katup gerbang industri mengurangi paparan risiko sebanyak 5 kali lipat dibandingkan dengan katup tradisional. Artikel ini menjelaskan prinsip kerja, data kinerja, dan keunggulan industri katup gerbang kerja cepat .
Itu katup gerbang kerja cepat menggunakan prinsip ayunan eksentrik: pelat gerbang bergerak tegak lurus terhadap arah aliran tetapi menggunakan aktuator lengan tuas untuk memperkuat torsi, sehingga mengurangi waktu langkah penuh. Di katup gerbang rangkap tiga yang saling terkait desain, tiga lapisan kontrol independen bekerja secara bersamaan: (1) hubungan mekanis – sambungan batang langsung yang memastikan gerbang secara fisik mencapai titik akhir dalam waktu 0,8 detik; (2) interlock listrik – memutus daya aktuator jika torsi tidak normal; (3) Umpan balik sinyal PLC – mengirimkan posisi katup secara real-time ke sistem DCS, memungkinkan tindakan terkoordinasi dengan unit pengumpulan dan pemurnian gas. Untuk a katup gerbang oven kokas diberi peringkat DN600 (24 inci), waktu aktuasi tipikal adalah 0,6-0,9 detik, tekanan penyegelan mencapai 0,25 MPa, dan tingkat kebocoran di bawah 0,5% dari kapasitas nominal. Itu Katup gerbang tiga kali lipat Cina yang saling terkait dari Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
Saat dipasang di sistem cerobong oven kokas, katup menerima perintah “tutup” dari pemancar tekanan atau detektor gas. PLC secara bersamaan memicu aktuator dan mengirimkan sinyal ke blower hulu dan scrubber hilir, sehingga menciptakan penghentian keselamatan yang terkoordinasi. Data lapangan dari instalasi tahun 2024 di Shanxi menunjukkan bahwa katup gerbang cepat merespons lonjakan tekanan mendadak (dari -2 kPa menjadi 8 kPa) dalam 0,72 detik, mencegah aliran balik gas buang dan melindungi baterai dari kejutan termal.
Itu table below compares key metrics between a standard industrial gate valve and a katup gerbang rangkap tiga yang saling terkait dirancang untuk aplikasi cerobong oven kokas. Data berdasarkan standar API 600 dan JB/T 6900.
| Parameter | Katup Gerbang Konvensional | Katup Aksi Cepat Tiga Saling Terkait |
|---|---|---|
| Waktu aktuasi (pukulan penuh) | 3 – 8 detik | 0,5 – 0,95 detik |
| Tingkat kebocoran penyegelan (%) | 1,5 – 2,5% | ≤ 0,5% |
| Ketahanan suhu maksimal | ≤ 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| Kontrol redundansi | Tunggal (manual/listrik) | Umpan balik PLC interlock rangkap tiga |
Analisis batang horizontal: Itu chart highlights the dramatic reduction in actuation time achieved by the katup gerbang kerja cepat dibandingkan dengan katup gerbang industri konvensional. Katup tradisional memerlukan 3 hingga 8 detik untuk langkah penuh karena roda tangan multi-putaran atau aktuator listrik yang lambat. Sebaliknya, katup gerbang rangkap tiga yang saling terkait dari Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the katup gerbang cepat membatasi pelepasannya hingga di bawah 80 m³. Alasannya adalah kinerja ini katup gerbang metalurgi spesifikasi sekarang mengamanatkan aktuasi sub-detik untuk proyek oven kokas baru.
Untuk katup gerbang suhu tinggi aplikasi seperti gas buang oven kokas (800-1200°C), integritas penyegelan menurun seiring suhu jika bahan yang digunakan tidak tepat. Bagan garis di bawah mengilustrasikan evolusi tingkat kebocoran untuk dua bahan: besi cor standar vs. paduan ZG35Cr24Ni7SiN yang digunakan oleh Katup gerbang kerja cepat Cina manufacturer Jiangsu Shineng.
Interpretasi grafik garis: Itu chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s katup gerbang rangkap tiga yang saling terkait menjaga kebocoran di bawah 0,8% bahkan pada suhu 1200°C, berkat kandungan kromium dan nikel yang tinggi (24% Cr, 7% Ni) yang membentuk lapisan oksida stabil. Untuk cerobong oven kokas 100.000 m³/jam, pengurangan kebocoran dari 2,2% menjadi 0,5% akan mencegah pelepasan 1.360 m³/jam gas berbahaya, sehingga memastikan kepatuhan terhadap batas emisi lingkungan (<50 mg/Nm³). Hal ini membuat katup gerbang oven kokas pilihan yang lebih disukai untuk pabrik baja modern yang terintegrasi.
Itu katup gerbang industri dalam varian yang bertindak cepat memiliki peran penting di industri berat. Bagan kolom menunjukkan persentase penerapan tipikal katup gerbang cepat unit di segmen proses yang berbeda (berdasarkan pengiriman Jiangsu Shineng 2020-2025).
Wawasan bagan kolom: Itu katup gerbang rangkap tiga yang saling terkait menemukan pasar terbesarnya pada baterai oven kokas (47% instalasi) yang mewajibkan respons sub-detik demi keselamatan selama siklus pembalikan (setiap 20-30 menit). Pembangkit listrik (23%) menggunakan katup gerbang kerja cepats untuk bypass gas buang dan isolasi boiler. Pabrik kimia (18%) menggunakan katup ini pada ventilasi reaktor suhu tinggi. Metalurgi umum (12%) mencakup pabrik sintering dan pelet. Untuk baterai oven kokas berukuran 4,3 meter dengan 55 cerobong asap, menggantikan katup konvensional dengan Katup gerbang kerja cepat Cina mengurangi kebocoran gas tahunan sebesar 6,2 juta meter kubik, yang secara langsung menurunkan emisi senyawa organik yang mudah menguap. Sebagai seorang yang berdedikasi katup gerbang industri manufacturer , Jiangsu Shineng telah memasok lebih dari 380 unit yang saling terhubung sejak tahun 2018, tanpa kegagalan lapangan dalam penghentian darurat.
Dibandingkan dengan katup proses standar, katup gerbang kerja cepat dengan triple interlock menawarkan keamanan unggul dan keandalan operasional. Bagan radar mengevaluasi lima atribut Jiangsu Shineng katup gerbang oven kokas desain.
Penilaian grafik radar: Itu blue polygon (triple interlinked katup gerbang cepat ) mendapat skor jauh lebih tinggi di semua metrik penting. Kecepatan respons mencapai 9,5/10 karena aktuasi milidetik. Redundansi dan keamanan (10/10) tidak ada bandingannya – triple interlock (PLC mekanis dan elektrik) mencegah kegagalan satu titik. Daya tahan suhu tinggi mencapai 9/10 berkat paduan ZG35Cr24Ni7SiN dan permukaan penyegelan yang keras. Pengendalian kebocoran diberi nilai 8,5/10 dengan tingkat kebocoran ≤0,5%. Kemudahan perawatan juga ditingkatkan (7,5/10) karena desain eksentrik mengurangi torsi pengoperasian, dan badan katup tidak memiliki rongga internal yang rumit. Sebaliknya, katup gerbang konvensional (garis putus-putus merah) menunjukkan skor rendah dalam kecepatan respons (2/10) dan redundansi keselamatan (3/10). Untuk a katup gerbang tugas berat diterapkan pada sistem pembalikan oven kokas, desain rangkap tiga yang saling terkait mengurangi intervensi operator sebesar 70% dan menghilangkan kecelakaan kesalahan pengoperasian. Inilah sebabnya mengapa Jiangsu Shineng katup gerbang metalurgi manufacturer kredensial diakui oleh kelompok baja besar.
Sebagai pemimpin produsen katup gerbang bertindak cepat and katup gerbang rangkap tiga yang saling terkait supplier , Jiangsu Shineng menyediakan solusi khusus untuk aplikasi suhu tinggi dan siklus tinggi. Katup kami disertifikasi berdasarkan ISO 9001, API 600, dan JB/T 6900. Umur umumnya melebihi 50.000 siklus tanpa penurunan kinerja.
Untuk sizes DN300 to DN800 (12-32 inches), the katup gerbang kerja cepat mencapai pukulan penuh ke dalam 0,5 hingga 0,95 detik . milik Jiangsu Shineng katup gerbang rangkap tiga yang saling terkait untuk cerobong oven kokas dapat mencapai 0,62 detik menggunakan aktuator pegas pneumatik. Ini jauh lebih cepat dibandingkan katup gerbang listrik standar (3-8 detik).
Ya. Itu katup gerbang industri desainnya mencakup handwheel override manual. Jika terjadi kegagalan daya atau pneumatik, operator dapat menutup katup dalam waktu 5-10 detik (tergantung ukuran). Namun, sistem triple interlock telah terbukti keandalannya sebesar 99,9%, sehingga penggunaan manual jarang terjadi.
Perawatan berkala (setiap 6-12 bulan) meliputi pemeriksaan keausan permukaan seal, pelumasan ulir batang, dan pengujian waktu respons aktuator. Lapisan luar paduan keras memastikan pengoperasian berkelanjutan hingga 3 tahun dalam gas buang 1000°C tanpa perbaikan. Sebagai sebuah katup gerbang metalurgi manufacturer , Jiangsu Shineng menyediakan diagnostik jarak jauh dan layanan di tempat untuk instalasi penting.
Untuk further technical specifications or a customized pemasok katup gerbang khusus solusi untuk oven kokas atau proses industri Anda, hubungi Jiangsu Shineng Chemical Equipment Co., Ltd.
